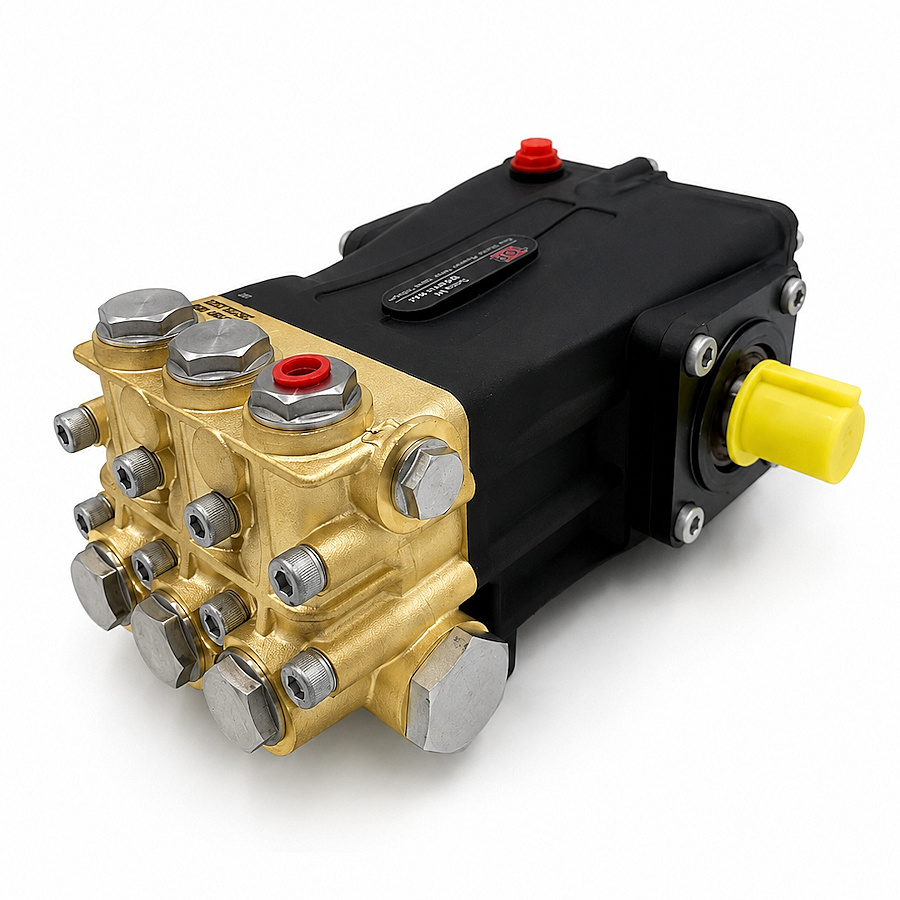

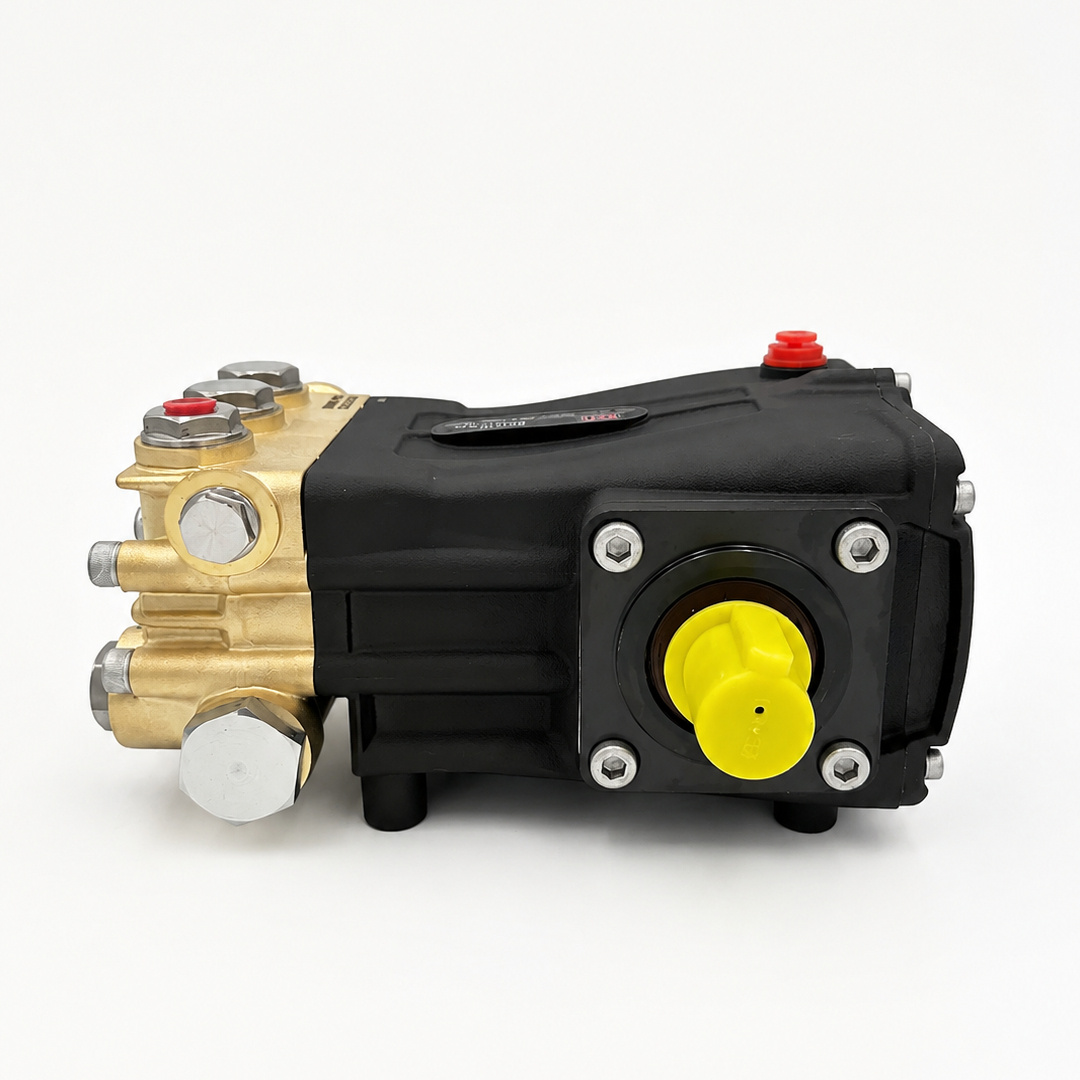

Плунжерный насос высокого давления TOR BK3010-N24 — 100 бар, 1800 л/ч, внешний вал 24 мм, для аппарата BXS3015, 1450 об/мин, с манометром, межосевое 87 мм

Описание

Плунжерный насос высокого давления TOR BK3010-N24 — 100 бар, 1800 л/ч, внешний вал Ø 24 мм, для аппарата BXS3015, 1450 об/мин, с манометром, межосевое 87 мм

Краткое описание

Плунжерный насос высокого давления TOR BK3010-N24 — профессиональный насосный блок с внешним валом Ø 24 мм для привода от электродвигателя или понижающего редуктора бензинового двигателя. Помпа высокого давления рассчитана на рабочее давление 100 бар и производительность 1800 л/ч (30 л/мин) при частоте вращения вала 1450 об/мин — самая производительная помпа в линейке TOR. Насос разработан для автономного аппарата высокого давления TOR BXS3015 с бензиновым двигателем и поставляется с манометром в комплекте. Головка насоса изготовлена из кованой латуни, плунжеры — керамические, клапаны — нержавеющая сталь. Внешний гладкий вал Ø 24 мм выходит с правой стороны, межосевое расстояние монтажного фланца — 87 мм. Для выхода на заявленные параметры требуется привод мощностью 7,5 кВт при 1450 об/мин. Насос для автомойки TOR BK3010-N24 — готовое решение для ремонта, замены и обслуживания аппаратов с большой производительностью по воде.

Описание

Плунжерный насос для мойки высокого давления TOR BK3010-N24 выполнен по трёхплунжерной (триплексной) схеме — профессиональному стандарту для АВД. В приводной части используются кованый коленчатый вал, цельные шатуны и роликовые подшипники, преобразующие вращение внешнего вала в возвратно-поступательное движение плунжеров. Насос поставляется без собственного двигателя и предназначен для работы с внешним приводом через муфту — электродвигателем или выходным валом понижающего редуктора бензинового двигателя.

Совместимость с BXS3015. Насос BK3010-N24 разработан как штатный насосный блок для автономного аппарата высокого давления TOR BXS3015. Все монтажные параметры — внешний вал Ø 24 мм, межосевое расстояние фланца 87 мм, обороты 1450 об/мин — соответствуют посадочным размерам приводной части аппарата. Аппарат BXS3015 оснащён бензиновым двигателем с понижающим редуктором, который снижает обороты до рабочих 1450 об/мин. Замена насоса на аппарате BXS3015 сводится к демонтажу старого блока и установке нового — без доработок, переходников и дополнительных крепежей.

Высокая производительность — 30 л/мин. BK3010-N24 — самая производительная помпа в линейке TOR. При 1800 л/ч (30 л/мин) насос обеспечивает вдвое больший поток воды, чем стандартные модели на 15 л/мин. Это критично для аппаратов, где требуется одновременная подача воды на несколько постов или на пенную станцию с инжекторной подачей химии. Плунжерный насос 30 л/мин — выбор для интенсивной мойки большегрузного транспорта, спецтехники и производственного оборудования.

Головка насоса. Изготовлена из кованой латуни — материала, устойчивого к гидроударам, кавитации и коррозии. Кованая латунь плотнее литой, что снижает риск пористости и микротрещин при длительной эксплуатации. Помпа высокого давления с латунной головкой — стандарт для профессиональных моечных установок.

Плунжерная группа. Три плунжера с керамической рабочей поверхностью на штоках из нержавеющей стали. Керамика устойчива к абразивному износу, не корродирует и выдерживает высокие контактные давления уплотнений. Плунжерный насос с керамическими плунжерами обеспечивает длительный ресурс при условии правильной фильтрации воды.

Клапаны. Изготовлены из нержавеющей стали и термопластика — устойчивы к коррозии и загрязнениям в потоке воды. Клапаны являются сменными элементами: при падении давления или пульсации струи их можно заменить без замены всего насосного блока. Запчасти для плунжерного насоса доступны — уплотнения, клапаны, плунжеры, ремкомплекты.

Картер и смазка. Литой алюминиевый картер с масляной ванной объёмом 0,4 л для смазки кривошипно-шатунного механизма. Смотровое окно позволяет визуально контролировать уровень масла без демонтажа. Кованый коленчатый вал, цельные шатуны и роликовые подшипники рассчитаны на продолжительную работу под нагрузкой.

Манометр. Входит в комплект. Манометр даёт визуальный контроль давления при запуске, регулировке и работе. Помпа высокого давления с манометром позволяет оператору своевременно заметить падение давления — первый признак износа клапанов или уплотнений.

Регулятор давления By-Pass. В комплект не входит — подбирается отдельно под конкретную гидравлическую схему. Это даёт гибкость: можно установить регулятор By-Pass, редукционный клапан или систему Total Stop в зависимости от назначения установки.

Монтажные параметры. Внешний гладкий вал Ø 24 мм, правосторонний выход. Межосевое расстояние крепёжного фланца — 87 мм (большой фланец). Эти размеры — ключевые при подборе муфты, двигателя и рамы. Подключение воды: вход — внутренняя резьба G 3/4, выход — G 3/8. Увеличенный входной диаметр G 3/4 (вместо стандартного G 1/2) обеспечивает достаточный приток воды для производительности 30 л/мин.

Ключевые преимущества

• Производительность 1800 л/ч (30 л/мин) — самая мощная помпа в линейке TOR. Вдвое больше потока воды, чем у стандартных моделей на 15 л/мин. Плунжерный насос 30 л/мин — выбор для интенсивной мойки и многопостовых систем.
• Давление 100 бар — оптимальное давление для задач, где важен большой объём воды, а не максимальное давление струи. Насос для автомойки 100 бар 30 л/мин идеален для смыва обильных загрязнений, ополаскивания, подачи на пенные станции.
• Разработан для BXS3015 — полное совпадение монтажных параметров: внешний вал Ø 24 мм, фланец 87 мм, 1450 об/мин. Замена насоса BXS3015 без доработок.
• Манометр в комплекте — визуальный контроль давления при запуске и работе.
• Кованая латунная головка — устойчивость к гидроударам и коррозии. Помпа высокого давления с латунной головкой рассчитана на интенсивную эксплуатацию.
• Керамические плунжеры и клапаны из нержавеющей стали — износостойкие материалы в узлах, контактирующих с водой. Плунжерный насос с керамическими плунжерами служит дольше при правильной фильтрации.
• Кованый коленчатый вал, цельные шатуны, роликовые подшипники — усиленная приводная часть для продолжительной работы под нагрузкой при большом расходе воды.
• Универсальный монтаж — вал Ø 24 мм, фланец 87 мм — совместимость с большинством профессиональных электродвигателей и редукторов.
• Смотровое окно уровня масла — визуальный контроль без демонтажа.
• Ремонтопригодность — клапаны, уплотнения и плунжеры доступны как отдельные запчасти. Ремкомплект для плунжерного насоса BK3010 позволяет восстановить узел без полной замены.

Технические характеристики

Параметр	Значение
Модель	BK3010-N24
Бренд	TOR
Серия	BK
Тип оборудования	Плунжерный насос высокого давления (без двигателя)
Совместимость	TOR BXS3015
Тип вала	Внешний гладкий Ø 24 мм
Тип привода	Внешний (электродвигатель или редуктор бензинового двигателя)
Рабочее давление	100 бар
Производительность	1800 л/ч (30 л/мин)
Частота вращения вала	1450 об/мин
Рекомендуемая мощность привода	7,5 кВт (~10 л.с.)
Сторона выхода вала	Правая
Межосевое расстояние фланца	87 мм (большой фланец)
Подключение входа	G 3/4, внутренняя резьба
Подключение выхода	G 3/8
Материал головки насоса	Кованая латунь
Материал плунжеров	Керамика (на штоках из нержавеющей стали)
Материал клапанов	Нержавеющая сталь, термопластик
Картер	Литой алюминий
Коленчатый вал	Кованый
Шатуны	Цельные
Подшипники	Роликовые
Объём масляного картера	0,4 л
Смотровое окно уровня масла	Есть
Манометр	В комплекте
Регулятор давления	Не входит в комплект
Макс. температура воды на входе	60 °C
Вес	~10 кг
Страна производства	Китай

Области применения

• Замена насоса в TOR BXS3015 — основное назначение. Насос для аппарата высокого давления BXS3015 восстанавливает штатные параметры после износа или выхода из строя штатного насосного блока.
• Автомойки и МСО — посты мойки большегрузного транспорта, где требуется большой объём воды. Насос для автомойки 100 бар 30 л/мин обеспечивает быстрый смыв загрязнений с фур, прицепов, спецтехники.
• Многопостовые системы — одновременная подача воды на 2–3 поста мойки. Производительность 30 л/мин позволяет разделить поток без критической потери давления.
• Пенные станции и инжекторная подача химии — большой поток воды обеспечивает стабильное всасывание моющего средства через инжектор.
• Производственные предприятия — очистка оборудования, станков, рабочих площадок, конвейерных лент. Плунжерный насос для промышленной мойки работает в составе стационарных установок.
• Сельское хозяйство — мойка тракторов, комбайнов, прицепного оборудования, инвентаря, загонов, кормовых линий. Большой поток воды эффективен для смыва органических загрязнений.
• Коммунальное хозяйство — мойка фасадов, ограждений, контейнерных площадок, павильонов, тротуаров. Помпа высокого давления для ЖКХ встраивается в мобильные и стационарные системы.
• Сборка и модернизация АВД — купить плунжерный насос для сборки мойки высокого давления означает построить аппарат под конкретные параметры: высокая производительность, умеренное давление, внешний привод.

Комплект поставки

• Плунжерный насос TOR BK3010-N24 — 1 шт.
• Манометр — 1 шт.
• Крепёжные ножки — 1 комплект
• Руководство / паспорт — 1 экз.

Важно: электродвигатель, бензиновый двигатель, понижающий редуктор, муфта, рама, регулятор давления, шланг подачи воды, фильтр, рукав высокого давления, пистолет и форсунка в комплект не входят. Насос поставляется как самостоятельный узел для установки на совместимый привод.

Совместимость с приводами

Помпа высокого давления TOR BK3010-N24 оснащена внешним валом Ø 24 мм и предназначена для работы с приводом, обеспечивающим 1450 об/мин и мощность не менее 7,5 кВт. Возможные варианты привода:

• Электродвигатель 7,5 кВт, 1450 об/мин — прямой монтаж через муфту. Совместимые бренды: RAVEL, УралЭлектро, TOR, Nicolini, TITAN, EME (ORANGE1).
• Бензиновый двигатель с понижающим редуктором — как в аппарате TOR BXS3015. Редуктор снижает обороты бензинового ДВС (3400–3600 об/мин) до рабочих 1450 об/мин.

При подборе привода убедитесь, что:

• частота вращения — 1450 об/мин (не выше);
• диаметр вала — 24 мм (или используйте соответствующую муфту);
• направление вращения — правое;
• мощность — не менее 7,5 кВт.

Внимание: подключение напрямую к бензиновому двигателю без понижающего редуктора недопустимо — обороты бензинового ДВС (3400–3600 об/мин) превышают допустимые для данного насоса.

Рекомендации по эксплуатации и обслуживанию

• Проверка масла перед установкой. Перед первым пуском обязательно проверьте уровень масла через смотровое окно. Вручную несколько раз проверните коленчатый вал, чтобы предотвратить повреждение уплотнителя и увеличить срок службы.
• Фильтрация воды. Обязательно установите фильтр тонкой очистки на входе — особенно при заборе из бочки или водопровода с механическими примесями. Грязь — главная причина преждевременного износа клапанов и уплотнений. При производительности 30 л/мин фильтр должен быть рассчитан на соответствующий расход.
• Температура воды. Не превышайте 60 °C на входе. Подача горячей воды выше допустимой разрушает керамические плунжеры и уплотнения.
• Защита от сухого хода. Никогда не запускайте насос без подачи воды. Сухой ход разрушает уплотнения за секунды.
• Масло насоса. Проверяйте уровень масла по смотровому окну, меняйте согласно регламенту (обычно каждые 500 моточасов). Используйте масло для плунжерных насосов — SAE 15W-40 или специализированное насосное масло. Объём заливаемого масла — 0,4 л.
• Регулятор давления. Поскольку регулятор By-Pass не входит в комплект, установите внешний регулятор или редукционный клапан, рассчитанный на расход 30 л/мин и давление 100 бар. Не оставляйте насос надолго с закрытым пистолетом без регулятора — вода в контуре нагревается от трения плунжеров.
• Подводящая линия. При производительности 30 л/мин обеспечьте достаточный приток воды — внутренний диаметр подводящего шланга не менее 3/4 дюйма, иначе насос будет кавитировать и разрушится.
• Зимнее хранение. При минусовых температурах полностью сливайте воду из насоса и шлангов. Оставшаяся вода замёрзнет и разорвёт головку.
• Запчасти и ремонт. При падении давления, пульсации струи или посторонних звуках проверьте клапаны и уплотнения. Ремкомплект для плунжерного насоса BK3010 включает водяные уплотнения с направляющими кольцами, масляные уплотнения и комплект клапанов.
